技術前沿|15萬頭線高效豬場規劃設計(3)

2841 原作者: 施增斌 來自: 養豬職業經理人
簡介
飼料廠飼料存放在成品散裝倉或噸袋,存放時間為_3_天;豬場內存放時間為_6_天;保證飼料新鮮度和場內飼料運輸防疫控制,同時豬場飼料存量充足,預防惡劣天氣出現飼料運輸問題。

(六)飼喂系統設備設計

1、設計依據

1)飼料廠飼料存放在成品散裝倉或噸袋,存放時間為_3_天;豬場內存放時間為_6_天;保證飼料新鮮度和場內飼料運輸防疫控制,同時豬場飼料存量充足,預防惡劣天氣出現飼料運輸問題。

2)飼料品種

欄舍
豬群飼養
飼喂方式
飼料種類
日投料次數
單頭豬飼喂量(kg/頭/日)
配種懷孕舍
配種前兩周
短期優飼
557
2
3.2
懷孕1-107天
不限料
556
3.0
懷孕107天-分娩前
限制飼喂
557
4.0
分娩舍
哺乳4-23天
每餐定量下料,自由采食
557
3-4
6.5
后備舍
90kg-配種前兩周
自由采食
558
2
3.2
隔離舍
后備豬進場-90kg
自由采食
558
3
2.5
公豬站
公豬
定量限制飼喂
559
1
3.0
保育舍
8kg-15kg
自由采食
550
1
0.5


專門用于貯存的轉運料塔

2、飼喂系統設施配置

規模
豬舍
料塔
絞龍
鏈盤
定量杯
__4__萬線
隔離舍
_1_個料塔
_3_套絞龍
_3_套鏈盤
——
后備舍
_2_個料塔
_2_套絞龍
_2_套鏈盤
每個定位欄對應1個
配種懷孕舍
_5_個料塔
_5_套絞龍
_5_套鏈盤
每個定位欄對應1個
公豬舍
_1_個料塔
_1_套絞龍
_1_套鏈盤
每個定位欄對應1個
分娩舍
_3_個料塔
_6_套絞龍
_6_套鏈盤
每個產床對應1個定
保育舍
_1_個料塔
_2_套絞龍
_2_套鏈盤
——


保育車間內景

(七)供暖系統設備設計標準

1、設計內容

  豬場供暖設計方案的內容由供暖模式、供暖能源和供暖設備三部分組成。

1)供暖方式:以自動化集中供暖模式代替煤爐、熱風爐分布供暖模式,減少能源損耗,降低成本,減員增效。

2)供暖能源:燃料采用生物質、天然氣、石油液化氣等環保高效能源,提高供暖系統的升溫效率;

3)供暖設備:散熱片、地暖板控制器、電磁閥等關鍵部件采用進口設備,保證供暖系統運行安全、高效、控溫精準,提高系統使用壽命。

3、設計依據

  由能量守恒定律可建立模型“需要補充熱量=建筑損失熱量+通風損失熱量-豬群發熱量”,室內熱量的控制決定室內溫度的變化。通過增加建筑材料保溫性能,利用供暖系統等方式可達到升溫保暖的目的。

  在寒冷季節,豬舍配備供暖設備,控制室內溫度在豬群舒適范圍。舒適范圍見下表。

   豬舍最佳溫度表

豬舍
室內溫度(攝氏度)
舒適范圍
高臨界
低臨界
配種懷孕舍
15-20
27
10
分娩舍
18-22
27
10
保育舍
20-25
30
16
隔離舍
15-23
27
13
后備舍
15-20
27
10
公豬站
15-20
25
13

不同地區各類豬舍供熱指標(W/h/㎡)

豬舍
嚴寒地區(東北地區)
寒冷地區(華北地區)
寒冷地區(西北地區)
夏熱冬冷地區(華中、華東、西南地區)
夏熱冬暖地區(華南地區)
配種懷孕舍
30
12
8
0
0
分娩舍
43
38
35
31
11
保育舍
113
87
84
68
46
隔離舍
57
40
37
27
9
后備舍
84
47
43
24
0
公豬站
25
26
21
0
0

4、供暖模式工藝設計

方案
供暖模式
燃料
供暖工藝
方案一
集中供氣+空間加熱器
LNG液化天然氣
場內配置天然氣氣化站站整場集中供氣,靠管道將燃?xì)廨斔偷礁鱾€(gè)舍內,舍內通過燃燒器燃燒加熱,由輻射片對舍進行加熱升溫。

5、供暖系統設備配置

集中供氣+空間加熱器

地區
中部地區
備注
LNG氣化站(儲罐式)
600m3級
根據用氣量確定容器規格
配懷舍
12臺/棟空間加熱器

隔離舍
2臺/棟空間加熱器

分娩舍
2臺/單元空間加熱器

保育舍
1臺/單元空間加熱器

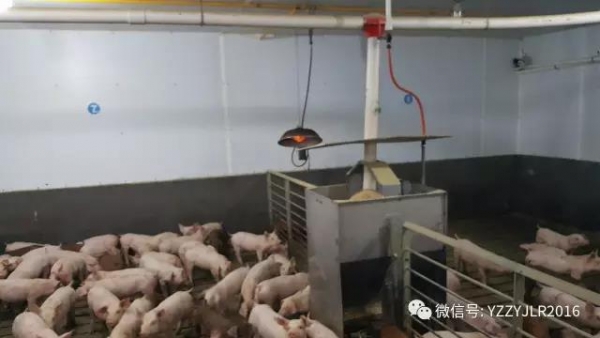

保育舍的空間加熱器

(八)水電系統設備設計標準

1、設計原則

1)場內主電路采用TN-S供電系統,全場電路線路采用RVV、BVV等國標銅芯電線電纜,預防觸電,保證安全。舍內水線系統采用PVC水管,沿天花布設,提高安裝效率,鋪設美觀;配置減壓閥,保證舍內水壓穩定,節約用水。

2)漏電開關、電線電纜采用斯奈德等國外優質品牌,保證系統安全、穩定運行。

2、水電系統工藝設計

功能區
水線
電線
生產區
水塔出水,通過外管到達各舍,入舍水管經過濾器過濾雜物,減壓閥減壓后進入舍內、連接水龍頭及飲水器。
配電房變壓,通過電線到達各舍,入舍主電線加入主漏電開關,從主漏電開關分出電線連至舍內設備。
生活區
污水區

3、水電系統設備配置

豬舍
飲水系統
照明
場內主電路
保溫電路
發電機
配懷舍
1)定位欄配置水位計,每25米配置一個;
2)母豬大欄配置滾球式飲水器;分娩舍母豬、公豬大欄配置滾球式飲水器,仔豬配置小號碗式飲水器。
3)分娩舍、保育舍每單元配置加藥器,分娩舍每個單元母豬與小豬獨立分開飲水系統。
4)所有連接PPR主水管和鍍鋅管管子都采用軟管,軟管為16*12PVC聚酯纖維增強軟管,壓力≥0.8MPa,用銅接頭連接。
5)嚴寒地區舍外水管鋪設于凍土層以下。
6)消防與豬舍給水可共用一條管道;
每16㎡配置一盞防水燈管,防水燈管功率36W/盞。配懷舍要求光照強度不低于150lux,并在配種區豬頭上方增加照明,以提升分娩率;其他豬舍光照強度不低于100lux.
場內主電路采用架空方式進行布設,并使用銅芯電線,采用三相五線制,每棟豬舍配置獨立斷路器。
每個分娩欄配置一個插座,插座配置防水罩。
8萬規模,1臺200KW+1臺600KW發電機。停電時1臺200KW發電機用于保證豬舍最低通風要求使用,另一臺600KW發電機為滿足全負荷功率情況下使用。
分娩舍
后備舍
隔離舍
公豬舍
保育舍

(九)保障措施及應急預案

1、保障措施及應急預案設計

項目
工藝設計
備注
消防系統
分娩舍配置消火栓系統,其它舍采用滅火器,生活區配置滅火器。各棟舍機電房、分娩舍、保育舍等配置煙霧報警器。

防雷系統
場內增設避雷針、避雷帶,精密設備增加防雷套件。

供電系統
場內配置柴油發電機,具備應急自動轉換裝置,停電10分鐘內自動啟動。各棟舍配備停電應急燈。


2、保障措施及應急預案設施配置

項目
豬舍
配置設計
消防系統

配懷舍
外墻四周每25m設置一個室內消火栓,連接室外供水管道與加壓泵。配置2套推車式干粉滅火器。
分娩舍
每兩個單元設置一個室內消火栓,連接室外供水管道與加壓泵。配置2套推車式干粉滅火器。
后備舍
其他舍外墻四周每25m設置一個室內消火栓,連接室外供水管道與加壓泵。配置1套推車式干粉滅火器。
隔離舍
公豬舍
保育舍
每個單元設置一個室內消火栓,連接室外供水管道與加壓泵。配置1套推車式干粉滅火器。
防雷系統
整場
場內增設避雷針、避雷帶,每套精密設備均增加防雷套件。
供電系統
整場
柴油機重慶康明斯品牌, 發電機無錫斯坦福品牌,供應整場用電。
